Împingere țevi de 12.5 to (27000 lbs)
Masina ideala pentru conectarea casei tale – TERRA-JACK TJA 125
TERRA-JACK TJA 125 sta intre un instrument de foraj subteran și o mașină mică de foraj directional HDD folosita in groapă. Impingătorul direcțional de tije TERRA-JACK 125 este proiectat pentru branșare direcționala și traversarilor rutiere în lungimi de până la 30 m (100 ft). Canalul de alezaj poate fi extins până la 130 mm (5 “). Este ca o mica mașină lansată din groapă HDD, dar nu necesita bentonită, deoarece ea dislocă solul ca o cartita. Pe de altă parte, este ca un instrument de foraj subteran pe care il puteți conduce.
Tijă cu clemă cu articulație
Impingatorul de tije direcțional împinge prin sol o tijă de foraj cu 12,5 tone. Capul de foraj taie un canal în pământ și dislocă subteran. Acesta metoda funcționează foarte bine în lut, nisip sau pietriș. Capul de foraj are o suprafață asimetrică direcționala în partea frontală. Tijele pot fi rotite cu maneta, aceasta rotește aria folosita la directia capului de foraj. Acest lucru permite forajul curbat sau in linie dreapta. Sonda electrica din capul de foraj face posibila localizarea continuă a capului de foraj. Puteți directiona alezajul oprind rotirea capului de foraj, când suprafața direcțională arată în direcția dorită. În cazul în care capul de foraj este împins prin sol, fără rotire, capul de foraj vireaza într-o parte de-a lungul ariei sale direcționale. Acest lucru permite raze de curbare de 25 m (82 ft).
Cadrul de extensie
Cadrul de extensie este utilizat pentru operațiunile din groapa. Acesta protejează tijele de foraj de la murdărie.

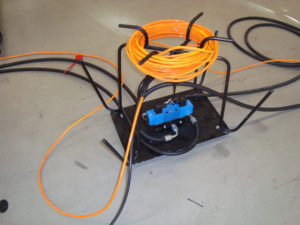

Cutia de comandă
Cutia de comandă controlează cilindrii hidraulici. Aceasta este asamblata între pachetul de alimentare hidraulică și TERRA-JACK. Se pot pozitiona furtunele hidraulice jos și cablurile electrice deasupra.

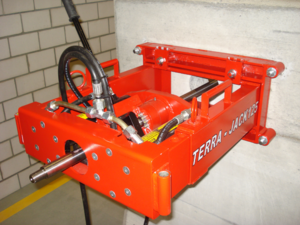

Flanșă de perete
Pentru a fora dintr-o pivniță, flanșa de perete este înșurubată strâns lipită de peretele pivniței. TERRA-JACK este dus în pivniță, înșurubat și conectat strâns cu flanșa de perete prin intermediul a patru bolțuri.

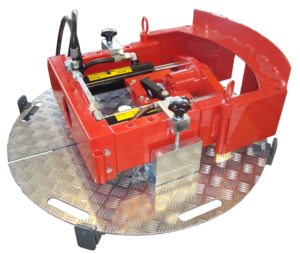

Alezaj din camin
TERRA-JACK poate fi asamblat într-un cămin de vizitare Ø 800 mm (32 “) sau Ø 1000 mm (41”). Acest lucru permite alezarea direcționala din caminul de vizitare.

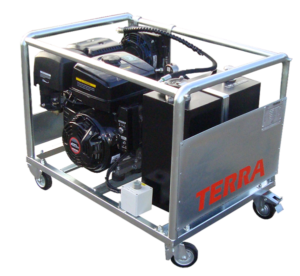

Motorizare
- Motor pe benzină cu 15 CP (11,4 kW)
- Demaror electric și baterie
- Ulei hidraulic: 23 ltr / min @ 190 bar (6 gpm @ 2’750 psi)
- Rezervor hidraulic: 30 LTR (8 gal)
- Răcitor de ulei cu manometru (ecartament)
- Cadru galvanizat
- Dimensiuni: L x l x I = 820 x 600 x 500 mm L x l x I = 32.3 “x 23.6” x 20 “
- Greutate: 84 kg / 185 lbs (fara ulei hidraulic, fără benzină)
- Greutate: 118 kg / 260 lbs (cu ulei hidraulic, rezervor de benzină plin)

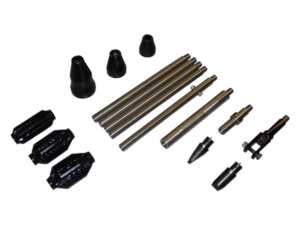

Unelte de foraj
- The drilling tools for the TERRA-JACK 125 fulfil highest quality standards, to finish even difficult push-bores successfully.
- Drill head
In the drill head there is the slim sonde for the location of the pilot bore. We offer different directional heads for different ground conditions. - Conuri de largire cu stele extensor
Conul extensor trebuie să fie de minim 10% mai mare decât diametrul exterior al noii conducte. În funcție de condițiile de sol pot fi folosite stele extensor speciale în fața conului extensor. - Conuri de largire fără stele extensor
În funcție de condițiile de sol a conului extensor este, de asemenea, utilizat fără steaua extensor. În conul extensor este un adaptorul de tragere pentru noua conducta.
| Date tehnice | |||
|---|---|---|---|
| * Depinde de conditia solului
Specificatiile tehnice pot fi schimbate fara notificare prealabila. |
|||
| Diametrul tijei de foraj |
45 mm
|
1.77”
|
|
| Diametrul maxim de largire* |
130 mm
|
5”
|
|
| Distanta maxima de foraj* |
30 m
|
100 ft
|
|
| Forta de impingere la 200 bar |
125 kN (12.5 to)
|
27’000 lbs
|
|
| Forta de tragere la 200 bar |
82 kN (8.2 to)
|
18’000 lbs
|
|
| Presiunea maxima a uleiului |
200 bar
|
2’900 psi
|
|
| Volumul ideal al uleiului |
20 – 30 ltr/min
|
5 – 8 gpm
|
|
| Dimensiunea saniei de lansare LxlxI |
(58 – 76.5) x 51 x 22 cm
|
(22.8” – 30.6”) x 20.0” x 8.7”
|
|
| Greutatea saniei de lansare |
71 kg
|
157 lbs
|
|
